Le "Conformal Cooling" permet de gagner 50% sur les temps de cycle
Les systèmes de régulation de moule "Conformal Cooling" permettent de refroidir les zones fines des outillages.
C'est la spécialité de l'entreprise Allemande LBC Laser Bearbeitungs Center GmbH (à Kornwestheim).
Pour valider leurs systèmes de refroidissement et simuler leurs processus d'injection, LBC utilise Cadmould®.

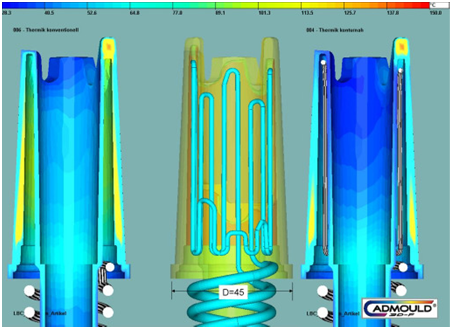

Sur l'image ci après sont représentées différentes cartes thermiques d'une pièce après 31s de temps de cycle :
les températures de la pièce sont beaucoup plus faibles en fin de cycle.
On note que lorsqu'un refroidissement conventionnel donne un temps de cycle de 90 secondes, le système "Conformal Cooling" diminue ce temps de cycle à 40 secondes. Le coût d'une empreinte frittée s'amortit en moins de 3 mois.
Cadmould® devient donc l'outil indispensable pour optimiser cette nouvelle technologie de refroidissement outillage.
Pour valider leurs systèmes de refroidissement et simuler leurs processus d'injection, LBC utilise Cadmould®.
- A gauche : Le résultat de température avec un système de refroidissement conventionnel.
- Au centre : Le système de refroidissement "Conformal Cooling"
- A droite : Le résultat de température avec l'utilisation de ce système "Conformal Cooling"
les températures de la pièce sont beaucoup plus faibles en fin de cycle.
